0 引言

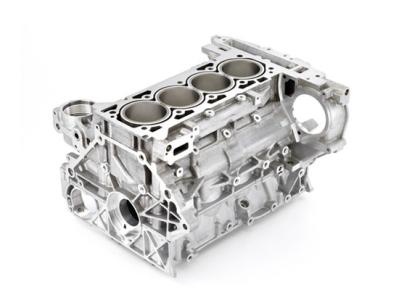

近年來，節能減排已經成為了時代風潮，汽車輕量化也是 大勢所趨，在這兩大背景之下，鋁合金材料在汽車中的運用越 發廣泛，借助壓鑄成型的汽車零部件越來越多。作為轎車的 核心部件，發動機缸體大多采用鋁合金和鑄鐵為材料，其中壓 鑄鋁合金缸體得到了越來越多的認可，日韓和歐美的汽車公 司大多都運用壓鑄鋁合金缸體。

在缸體生產領域，普通砂型鑄鐵缸體具有工藝簡單、 成本 低、 剛性和耐熱性好的優點，但也有一個缺點，那就是重量過 大。如將缸體下方的曲軸和上方的缸套一分為二，下面使用鋁 合金而上面使用鑄鐵，就可一舉兩得，既減輕了缸體質量，又 可保持鑄鐵缸體的優點。

下缸體，就是指經過這樣一分為二之后發動機下部的曲 軸部分。由于下缸體是厚壁零件，且壁厚差別大，因此壓鑄成 型的難度非常大。我們借鑒國內外相關經驗，針對一型1.5T 發動機設計開發了一套下缸體壓鑄技術，試驗非常成功。

1 鋁合金下缸體壓鑄難點

該鋁合金下缸體鑄件質量為8.4 kg，輪廓尺寸為382 mm× 258 mm×67 mm，壓鑄質量為11.1 kg，材質為A380，平均壁厚 為7.2 mm。由于下缸體與曲軸相連接，因此在底部還需要放置 鑄鐵嵌件。

下缸體鑄件壓鑄工藝復雜，其難點主要有如下幾點：

第一，鑄件需要置入5件鑄鐵鑲嵌件，鑄鐵鑲嵌件要完美 地鑲嵌在鋁合金鑄件之上，不能發生分離的現象。

第二，下缸體鑄件壁厚最薄處薄至 2 mm，最厚處厚達 24 mm，分布嚴重不均。

第三，由于鑲嵌件兩側壁厚差別大，給鋁合金液的流動充 型帶來了非常大的難度，同時也考驗著其補縮能力。

第四，鋁合金鑄件容易發生氣孔、 縮孔、 裂紋、 縮松等缺 陷，質量控制較難。

2 鋁合金下缸體壓鑄技術要點 根據試驗分析，我們認為下缸體的壓鑄生產技術要點主 要有如下幾點：

第一，科學設計缸體壓鑄件的澆注系統，下缸體中間放置 鑲件位置為薄壁，上下部分為厚大部位，因此我們選擇單側澆 注，這樣一來，鋁液可由底側進料，流經中部鑲件后抵達頂部。

第二，我們運用了齒形激冷排氣塊真空壓鑄，齒形激冷排 氣塊與真空機合用可改善因兩側壁薄引發的流動性不足問 題，確保了鑄件品質良好。

第三，為提高鋁合金液體與鑄鐵鑲嵌件的潤濕程度，我們 進行了鑲嵌件預熱，這樣不但保證了成型后鑄鐵件與鋁合金 不分離，還提高了鋁液的流動性。

經過試驗，我們獲得的下缸體內部組織致密，且外觀成型 良好。在下缸體壓鑄過程之中，科學合理的工藝參數是獲得高 品質下缸體的保障。我們認為以下工藝參數是鑄件成型的關 鍵影響因素：

第一，壓鑄溫度。在壓鑄過程中，鋁液溫度應控制良好，因 為溫度過高或過低都不能取得良好的鑄造效果，過高易導致 縮孔及縮松，過低則容易引發充型不良。通常來說，鋁液合理 溫度應在650～665 ℃之間，而模具噴涂后的溫度應在150～ 200 ℃之間。

第二，鑲嵌件溫度。當鑲嵌件達120～140 ℃時，鋁液溢流 槽側的一邊，這樣可以改善內部品質。

第三，壓鑄快、 慢壓射速度和壓力。應將快壓射和慢壓射 速 度 分 別 控 制 在 4 m/s左 右 和 0.22 m/s左 右 ，壓 力 控 制 在 70 MPa左右。

第四，鋁液品質。作為鑄件的基礎材料，鋁液的品質決定了鑄件的品質，因此要確保鋁合金液品質，每包鋁液都必須進行精煉除氣處理，避免污染。

3 鋁合金下缸體壓鑄缺陷及應對

在鑄件成型之后，我們對鑄件進行X射線檢測，發現鑄件 存在一些內部缺陷，諸如縮孔、 氣孔、 縮松等。為了改善缺陷， 提高品質，我們提出了相應對策，其主要方向如下：

第一，改進溢流槽結構。溢流槽具有排除型腔中的氣體、 儲存混有氣體、 轉移縮孔/縮松部位等作用。經過反復試驗研 究，我們發現可以采用延長和增設溢流槽等手段改善縮孔、 氣 孔等缺陷。由于鑄件中部縮松現象較多，溢流口如設置于大平 面上，填充壓力將受到影響，所以通常選擇豎形溢流口。

第二，優化模具冷卻系統。鑄件縮孔一般會在局部溫度過 高或壁厚過大的位置上出現。通過研究我們發現，兩側壁厚較 大的地方溫度偏高，易引發縮孔。由于最初選用的最小點冷管 直徑為12 mm，無法有效冷卻上述位置，因此，我們對冷卻水管 結構進行了改進，運用了高壓冷卻設備和內徑4 mm的不銹鋼 點冷管。我們將鑄件兩側中部的模具型芯冷卻至180 ℃左右， 大幅減少了縮孔現象，大大提高了鑄件的品質。

第三，改善鑲嵌件分離現象。針對鑲嵌件與鋁合金鑄件間存在的分離現象，我們采取了以下手段：首先，使用稀釋劑對鑲嵌件進行清洗，提高潤濕性；其次，對鑲嵌件實行定位孔檢 查和外觀檢查，用鋼絲對部分銹斑鑲嵌件除斑；其三，對鑲嵌 件進行預熱試驗，研究發現，當溫度達到120 ℃以上時，可有效 解決鑲嵌件分離問題。

第四，選擇合適的壓鑄脫模劑。由于鋁合金下缸體容易出現的縮孔、 氣孔、 縮松等現象，選擇合適的壓鑄脫模劑作為壓鑄工作介質，能有效的減少縮孔、 氣孔、 縮松等缺陷的產生，提高壓鑄工件合格率。

4 結語

近年來，隨著我國節能減排政策的推進和汽車輕量化的 大勢所趨，鋁合金材料在汽車中的運用越發廣泛，借助壓鑄成 型的汽車零部件越來越多，其中就包括汽車的核心部件—— 發動機。當前，使用鋁合金鑄造下缸體已經成為了一種潮流， 這樣可減輕缸體重量，獲得更好的缸體品質。但由于下缸體 結構復雜，壁厚差別較大，因此鋁合金下缸體壓鑄成型的難 度較大。

本文通過試驗研究，分析了鋁合金下缸體存在的壓鑄技 術難點，并提出了科學設計缸體壓鑄件澆注系統，運用齒形激 冷排氣塊真空壓鑄技術，進行鑲嵌件預熱等鋁合金下缸體壓 鑄技術要點。另外，還總結了鋁合金下缸體出現的縮孔、 氣孔、 縮松等壓鑄缺陷，并提出了相關應對策略，為汽車發動機鋁合 金下缸體的壓鑄工作提供了理論參考。
